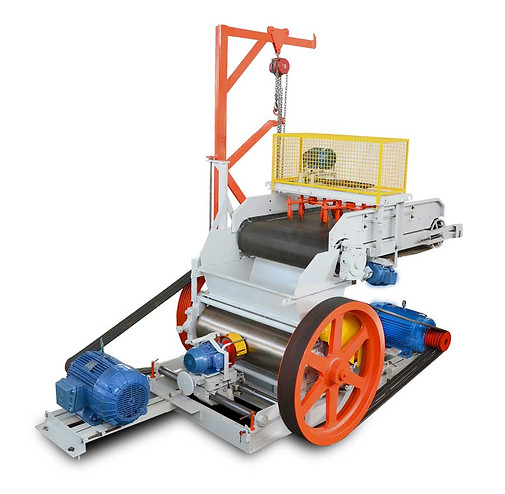

LAMINADOR

ROLO LONGO

Os laminadores da Máquinas Man fazem a laminação homogeneizando a massa, eliminando os pedriscos, distribuindo melhor a umidade na argila melhorando assim a ação do vácuo, deixando a argila pronta para a fabricação de produtos cerâmicos de alta qualidade com ótimo acabamento e alta resistência.

Algumas Características

-Laminação de 1 a 3 mm.
-Rolos Largos com maior área de laminação.
-Pré-configuração para colocar e ajustar o retificador super rápido.
-Opção de 2 motores.
-Exclusivo eixo destorroador.
-Lamina o barro com umidades máximas.
-Lamina o barro com grandes torrões.
-Sistema de segurança contra sobrecarga.
-Camisas dos rolos fundidas em aço branco com 400 Brinell de dureza.
-Rolamentos industriais superdimensionados.
-Produzido em aço.
-Amplo estoque de peças de Reposição.
-Baixo custo de manutenção.
-Baixo consumo de energia elétrica.
-Mecânica simplificada de fácil manutenção.
-Sistemas de proteção para o operador.
-Disponível em 5 tamanhos.
-6 meses de garantia

Eixo Destorroador

-Os laminadores MAN são os únicos que possuem o terceiro eixo de marteletes, que proporcionam desempenho e economia de energia que nenhum outro consegue igualar.


-O terceiro eixo de marteletes permite que se trabalhe com argila em umidades máximas, o mesmo não ocorre com outros laminadores.


-O terceiro eixo de marteletes evita que o laminador engasgue, pois todo o tempo a argila é movimentada e comprimida contra os rolos.


-Distribui a argila por toda a largura do laminador evitando excesso de desgaste em um único ponto dos rolos.


-O terceiro eixo normaliza a produção do laminador mesmo que a argila chegue em impulsos, pois fica remexendo a argila

sobre os rolos permitindo a entrada constante e evitando os picos de sobrecarga, podendo trabalhar com um motor de menor HP consumindo menos energia.


-Os marteletes quebram os torrões que chegam em grandes dimensões, isto ocorre quando a argila não passa antes por um desintegrador.

Rolos Laminadores

-Camisas substituíveis, fundidas em liga de ferro branco com 400 brinell de dureza que permite moer pedregulhos sem desgaste prematuro.


-Com diâmetro dos rolos reduzidos ficam mais leves consumindo menos energia. A largura dos rolos maior que o diâmetro, fazem a área ou boca de absorção da argila é maior, Aumentado a produção.

-O diâmetro menor do rolo proporciona velocidade em metros por minuto dos rolos menor, por esse motivo os rolos patinam menos na argila antes de laminá-la.

Motor

-Opção de 1 ou 2 motores




Segurança

-Os laminadores MAN possuem dispositivos de segurança contra sobrecarga mecânica em forma de pinos que se rompem quando entram corpos estranhos juntos com o barro.


-Os laminadores MAN possuem dispositivos de segurança contra sobrecarga mecânica em forma de pinos que se rompem quando entram corpos estranhos juntos com o barro.




Lâminas Limpadoras

-As lâminas limpadoras possuem regulagem para limpar sem esfregar os rolos dos laminadores evitando desgaste prematuro.

LAMINADOR

CONVENCIONAL

Fabricados em 5 tamanhos com produção de 4,5 a 40 toneladas por hora. Este modelo possue o exclusivo eixo destorroador que proporciona a laminação de 1 a 3 mm mesmo que a argila esteja com umidade máxima ou com grandes torrões ressecados.


Os laminadores da Máquinas Man fazem a laminação homogeneizando a massa, eliminando os pedriscos, distribuindo melhor a umidade na argila melhorando assim a ação do vácuo, deixando a argila pronta para a fabricação de produtos cerâmicos de alta qualidade com ótimo acabamento e alta resistência.

Algumas Características


-Laminação de 1 a 3 mm.
-Rolos Largos com maior área de laminação.
-Pré-configuração para colocar e ajustar o retificador super rápido.
-Opção de 2 motores.
-Exclusivo eixo destorroador.
-Lamina o barro com umidades máximas.
-Lamina o barro com grandes torrões.
-Sistema de segurança contra sobrecarga.
-Camisas dos rolos fundidas em aço branco com 400 Brinell de dureza.
-Rolamentos industriais superdimensionados.
-Produzido em aço.
-Amplo estoque de peças de Reposição.
-Baixo custo de manutenção.
-Baixo consumo de energia elétrica.
-Mecânica simplificada de fácil manutenção.
-Sistemas de proteção para o operador.
-Disponível em 5 tamanhos.
-6 meses de garantia

Eixo Destorroador

-Os laminadores MAN são os únicos que possuem o terceiro eixo de marteletes, que proporcionam desempenho e economia de energia que nenhum outro consegue igualar.


-O terceiro eixo de marteletes permite que se trabalhe com argila em umidades máximas, o mesmo não ocorre com outros laminadores.


-O terceiro eixo de marteletes evita que o laminador engasgue, pois todo o tempo a argila é movimentada e comprimida contra os rolos.


-Distribui a argila por toda a largura do laminador evitando excesso de desgaste em um único ponto dos rolos.


-O terceiro eixo normaliza a produção do laminador mesmo que a argila chegue em impulsos, pois fica remexendo a argila sobre os rolos permitindo a entrada constante e evitando os picos de sobrecarga, podendo trabalhar com um motor de menor HP consumindo menos energia.


-Os marteletes quebram os torrões que chegam em grandes dimensões, isto ocorre quando a argila não passa antes por um desintegrador.

Rolos Laminadores

-Camisas substituíveis, fundidas em liga de ferro branco com 400 brinell de dureza que permite moer pedregulhos sem desgaste prematuro.


-Com diâmetro dos rolos reduzidos ficam mais leves consumindo menos energia. A largura dos rolos maior que o diâmetro, fazem a área ou boca de absorção da argila é maior, Aumentado a produção.


O diâmetro menor do rolo proporciona velocidade em metros por minuto dos rolos menor, por esse motivo os rolos patinam menos na argila antes de laminá-la.

Motor

-Opção de 1 ou 2 motores

Segurança

-Os laminadores MAN possuem dispositivos de segurança contra sobrecarga mecânica em forma de pinos que se rompem quando entram corpos estranhos juntos com o barro.

Lâminas Limpadoras

-As lâminas limpadoras possuem regulagem para limpar sem esfregar os rolos dos laminadores evitando desgaste prematuro.

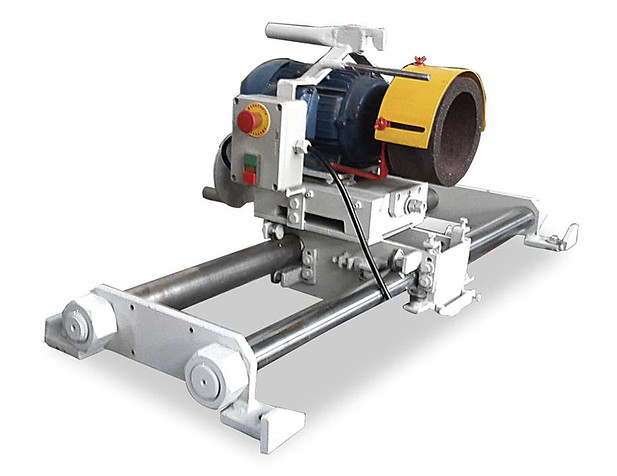

RETÍFICA

ROLO LONGO

Fabricados em 5 tamanhos com produção de 4,5 a 40 toneladas por hora. Este modelo possue o exclusivo eixo destorroador que proporciona a laminação de 1 a 3 mm mesmo que a argila esteja com umidade máxima ou com grandes torrões ressecados.

Aplicação dentro da linha de produção produção de 16 a 20 toneladas hora

Manual técnico de pecas de reposição - laminadores - ld-23

Manual técnico de pecas de reposição - laminadores - ld-28

Manual técnico de pecas de reposição - laminadores - ld-33  ld-40
